用途簡介

       周邊傳動刮泥機適用于中心進水、周邊出水，中心排泥的大、中、小型池徑的幅流式沉淀池， 主要用于城鎮污水處理廠或沉淀內吸排泥。

 結構及原理

       周邊傳動刮泥機其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。

       污水從池中心的進水管經導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，上清液通過溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為軸心沿池頂以2.0m/min線速度行駛，主梁下部連接支架、污泥刮泥板等。近液面處設置浮渣刮板，沿中心穩流筒延伸至鉸鏈?zhǔn)焦卧遥?dāng)主梁旋轉時，浮渣刮板將液面的浮渣由池中心撇向池周，收集在鉸鏈?zhǔn)焦卧覅^(qū)內，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，排至池外。

主要特點

●  采用擺線針輪減速機與蝸輪箱傳動，傳遞扭矩大，穩定性好。

●  安裝方便，維護簡單，有扭矩保護，工作可靠。

●  排泥徹底，規格齊全。

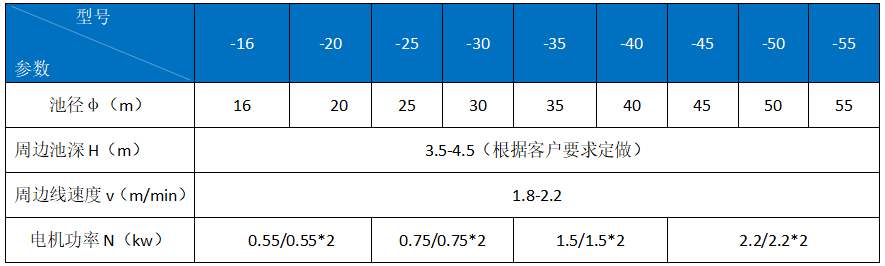

技術參數表
