用途簡介

中心傳動單(雙)管吸泥機適用于周邊進水、周邊出水，中心排泥的大、中型池徑的沉淀池，主要用于城鎮污水處理廠二次沉淀池的吸排泥。

 結構及原理

該設備采用中心傳動垂架式，污水進入周邊配水槽內，經槽底配水孔均勻地流入池內，并在周邊擋水裙板的作用下，水流從池底流向中心，污泥依靠自重沉積于池底，從而形成泥水分離。驅動裝置驅動中心豎架旋轉，并帶動刮臂及吸泥管旋轉，在凈水壓力的作用下，污泥均勻的進入吸管上布置的吸口，然后通過中心排泥管經排泥套筒閥排出池外，排泥量的大小可由套筒閥的升降度來控制。

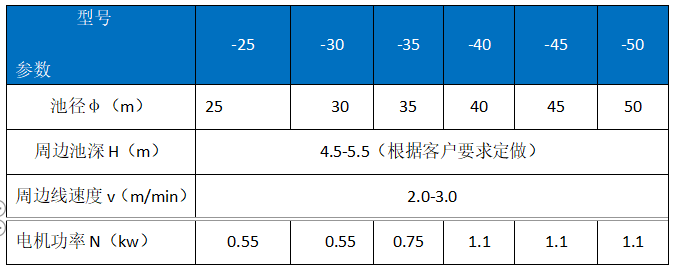

技術參數表

主要特點

●  沉淀池的周邊進、出水槽采用邊斷面設計，保證沉淀池周邊均勻配水和出流:

●  驅動裝置采用斜齒輪減速機與蝸輪減速機相結合，保證輸出扭矩及轉速，傳動效率高:

●  減速機內設有過力招矩保護裝置，運轉安全可靠:吸泥管以水平穿孔管方式排泥，對池內的水法產生干擾、確保出水的穩定性:

●  當Ф<40m時，采用單側吸管，當Ф>40m時，采用雙側吸管;在錐形吸泥管上的吸泥口經獨特設計，采用變孔距，由里向外，由小變大，確保全池底面的均衡吸泥，提高吸泥濃度，節省污泥回流動力;

●  撤渣方式有兩種:板式撤渣和管式撤渣(常規采用前種)。
